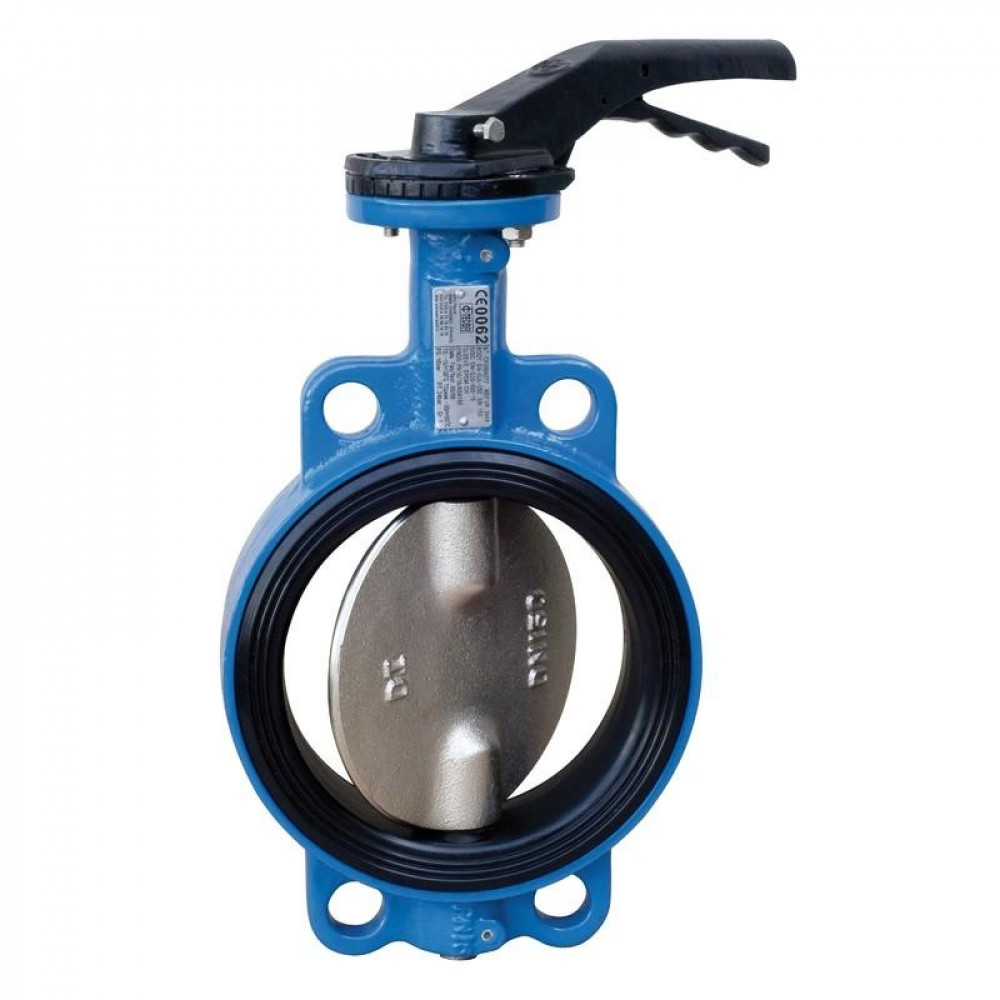

Затвор дисковый поворотный VPI4449-02EP межфланцевый, Tecofi

Затвор дисковый поворотный VPI4449-02EP межфланцевый, манжета EPDM, Tecofi.

Применение: Вода, морская вода, сжатый воздух, кислоты и т.д..
Нельзя применять на пар!!!

Общие технические характеристики:
Разработан по норме NF EN 593.
Модель с гладкими проушинами.
Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.
Шток из двух частей улучшает пропускную способность.
Диск отполирован, уменьшен по толщине и механически обработан по краю,
что обеспечивает постоянство крутящего момента.
Прочно посаженный шток.
Заменяемое седловое уплотнение.
Верхний фланец по норме ISO 5211.

Исполнение:

Позиция	Количество	Описание	Материал
1	1	Корпус	Ковкий чугун EN-GJS-500-7
2	1	Диск	Нерж. сталь CF8M
3	1	Манжета	Жаростойкий EPDM
4	1	Верхний шток	Нерж. сталь 420
5	2	Нижний шток	Нерж. сталь 420
6	1	Стопорное кольцо	Нерж. сталь 201
7	1	Пыльник	Нитрил
8	1	Кольцевая прокладка	Нитрил
9	1	Вкладыш	Нерж. сталь 201+F4
10	1	Пробка	Пластмасса
11	1	Стопорное кольцо	Сталь 65Mn
12	1	Шильда	Нерж. сталь 304
13	1	Заклепка	Алюминий
14	1	Ручка	Ковкий чугун

Размеры:

Ду, мм	Ду, дюйм	А	В	С	D	ØЕ	L	Вес, кг
40*	1 1/2"	135	52	52,5	180	75	32,5	2.1
50	2"	140	60	52,5	180	84,5	42,5	2,7
65	2 1/2"	150	70	52,5	180	104,5	45,5	3,1
80	3"	156	91,6	52,5	180	123,5	45,5	3,5
100	4"	169	90	52,5	180	139,5	51,5	4,4
125	5"	190	105	52,5	220	169,5	55,5	6,3
150	6"	200	120	52,5	220	196	55,5	7,75
200	8"	224	158	65	450	247	59,5	14,3
250	10"	265	197	65	450	304	67,5	20,55
300	12"	303	230	65	450	358	77,5	28,6

*Подходит для монтажа между фланцами Ду32

Максимальное давление: 16 бар
Максимальная рабочая температура: -15°С/+130°С
Кратковременная максимальная температура: -30°С/+150°С
