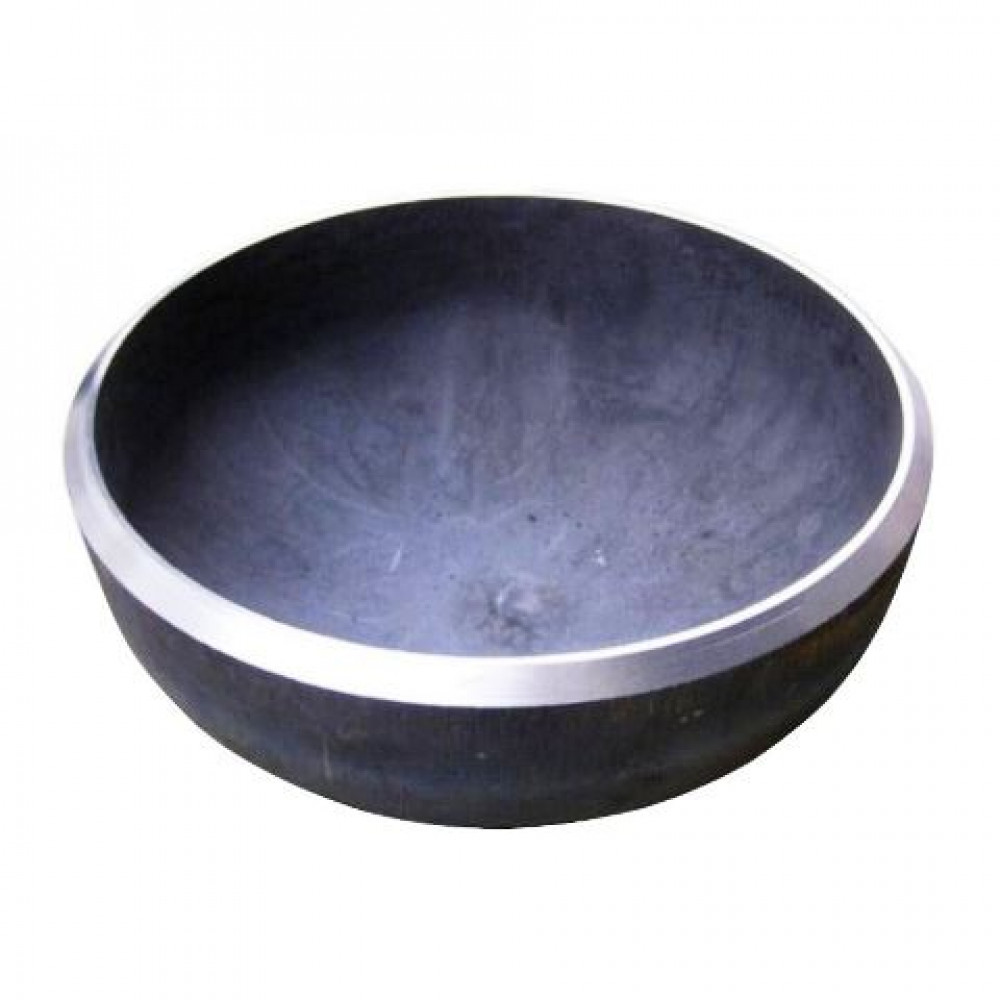

Заглушка стальная эллиптическая ГОСТ 17379-2001

Заглушка стальная эллиптическая ГОСТ 17379-2001.

Технические условия по ГОСТ 17380-2001.
Область применения:
1.1 Настоящий стандарт устанавливает общие технические условия на бесшовные приварные отводы, тройники, переходы и заглушки из углеродистой и низколегированной стали.
1.2 Детали применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при ГОСТ 17380-2001 (ИСО 3419-81) Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия (с Изменением N 1) до 16 МПа и температуре от минус 70 °С до плюс 450 °С в соответствии с проектной и(или) конструкторской документацией, в которой условия применения (эксплуатации) деталей устанавливают на основе результатов расчетов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу веществ и окружающей среды, расчетного срока службы и(или) ресурса, периодичности и объема регламентных работ и ремонтов, требований настоящего стандарта, норм и правил органов надзора и других нормативных документов на проектирование, строительство и эксплуатацию трубопроводов.

Предлагаемый ассортимент:
ГОСТ 17379, исполнение 2

D, мм диаметр наружный	DN, мм диаметр условный	Т, мм толщина стенки	К, мм высота изделия	Масса, кг
32	25	3	15	0,100
38	32	3	20	0,100
45	40	2,5	20	0,100
57	50	3	30	0,200
76	65	3,5	40	0,400
89	80	3,5	45	0,600
108	100	4,0	50	0,700
114	100	4,0	50	0,700
133	125	4,0	55	0,900
159	150	4,5	65	1,500
219	200	8,0	75	4,600
273	250	7,0	85	4,900
325	300	10,0	100	11,000
377	350	10,0	115	16,000
426	400	10,0	125	19,000
530	500	10,0	150	25,000
