ВБбШвнг(А) 4х16

Нет в наличии

ВБбШвнг(А) 4х16

Код товара:

Характеристики

Страна изготовителяРоссия	Материал жилымедь	ИзоляцияПоливинилхлорид (ПВХ)
Базовая единицам	Напряжение0,66 кВ	Код ОКП3533710600
Класс пожарной безопасностиП1б.8.2.5.4	Срок службы30 лет	Гарантийный срок эксплуатации кабеля5 лет

Все характеристики

Описание

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц

Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках

Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год

Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок

Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4

Применяются при наличии опасности механических повреждений кабеля

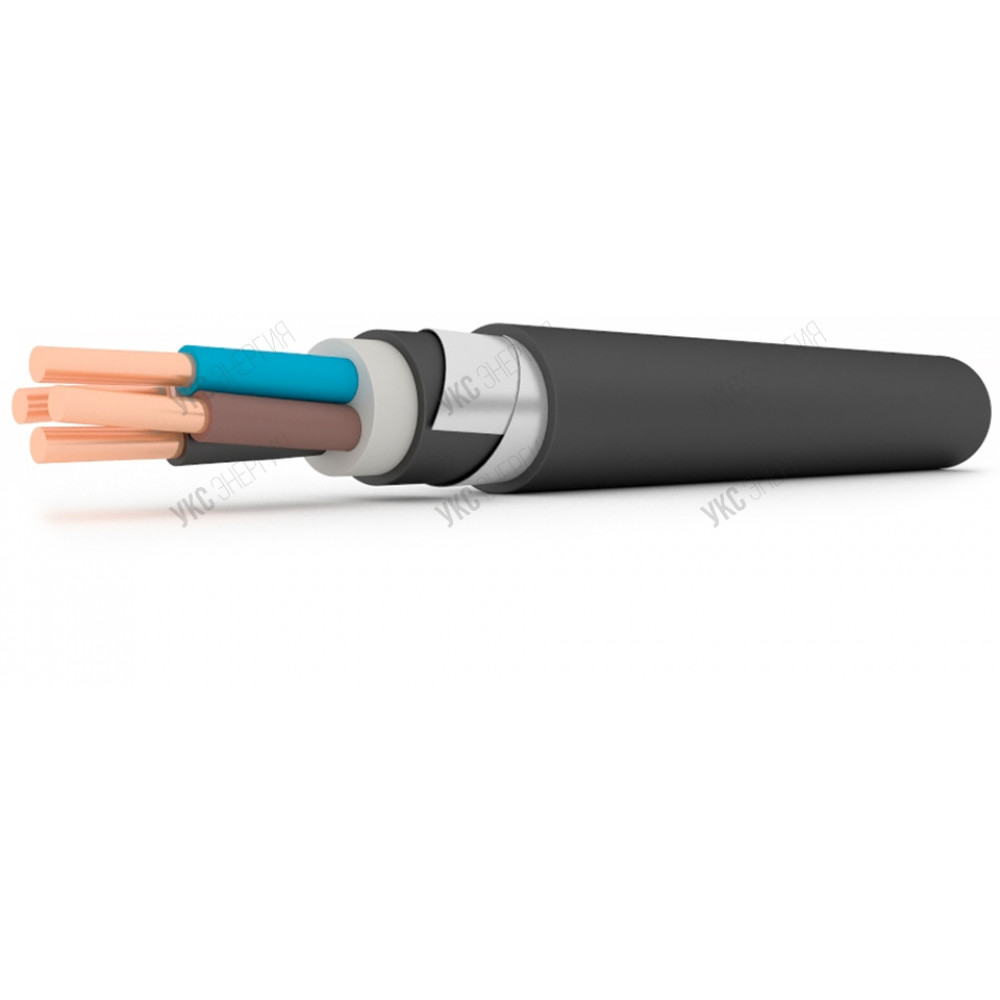

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 16 мм2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. Броня из стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката пониженной горючести

* - отсутствие буквы А означает, что токопроводящая жила - медная

В - изоляция из ПВХ пластиката

Б - броня из стальных оцинкованных лент

б - без подушки под броней;

Шв - выпрессованный ПВХ защитный шланг

нг - не распространяет горение при групповой прокладке

(А) - класс пожарной безопасности категория A

4 - количество жил

16 - сечение жилы, мм2

Технические характеристики ВБбШвнг(А) 4х16

Характеристики

Страна изготовителя	Россия
Материал жилы	медь
Изоляция	Поливинилхлорид (ПВХ)
Базовая единица	м
Напряжение	0,66 кВ
Код ОКП	3533710600
Класс пожарной безопасности	П1б.8.2.5.4
Срок службы	30 лет
Гарантийный срок эксплуатации кабеля	5 лет
Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабел	50 °C
Минимальная температура прокладки кабеля без предварительного по	-15 °C
Индуктивное сопротивление	0,07 Ом/км
Активное сопротивление	1,16 Ом/км
Допустимые токовые нагрузки (на воздухе)	78,12 Ампер
Допустимые токовые нагрузки (на земле)	94,86 Ампер
Допустимые токовые нагрузки (на воздухе) в перегрузке	90,62 Ампер
Допустимые токовые нагрузки (на земле) в перегрузке	107,19 Ампер
Мощность, в воздухе при напряжении 220В	17,19 кВт
Мощность, в земле при напряжении 220В	20,87 кВт
Мощность, в воздухе при напряжении 380В	51,36 кВт
Мощность, в земле при напряжении 380В	62,36 кВт
Допустимый ток односекундного короткого замыкания	1,74 кА
Коэффициент радиуса изгиба	10
Минимальный диаметр жил (МЖ)	4,60 мм
Максимальный диаметр жил (МЖ)	5,20 мм
Электрическое сопротивление 1 км жилы при температуре 20 °С (МЖ)	1,15 Ом
Номинальная толщина изоляции	1,00 мм
Минимальная толщина изоляции	0,80 мм
Сопротивление изоляции	5,80 Мом
Температуры нагрева жилы - длительно допустимая	70
Температура нагрева жилы -в режиме перегрузки	90
Температуры нагрева жилы - предельная при коротком замыкании	160
Наружный диаметр кабеля	24,40 мм
Электрическое сопротивление 1 км жилы при температуре 20 °С (ОЖ)	1,15 Ом
Максимальный диаметр жил (ОЖ)	4,60 мм
Минимальный диаметр жил (ОЖ)	4,10 мм
